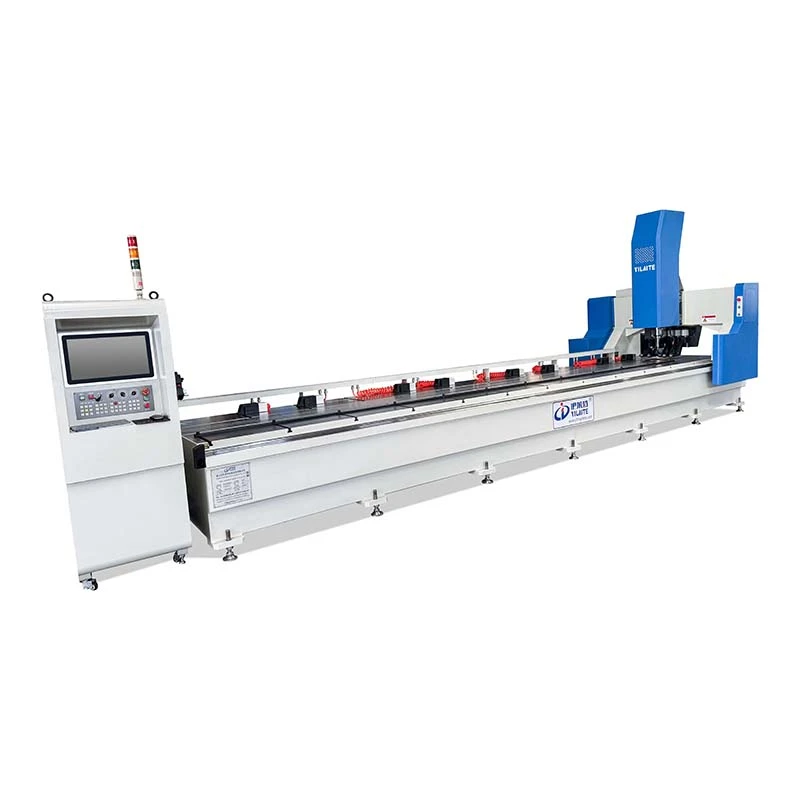

Stroj za zavarivanje trenjem za aluminijske predloške
Ovaj stroj je prikladan za bušenje rupa u aluminijskim podnim pločama oplate, zidnim pločama, unutarnjim kutovima, kobilicama i kutnom aluminiju. Može probušiti do 60 rupa po potezu, s podesivim razmakom u koracima od 50 mm.
- Uvod u proizvod
Foshan Yilaite Machinery Equipment Co., Ltd. je jedan od vodećih proizvođača i dobavljača aparata za zavarivanje trenjem za aluminijske predloške u Kini, također podržava visokokvalitetnu prilagođenu uslugu. S bogatim iskustvom, srdačno vas pozdravljamo da kupite napredni stroj za zavarivanje trenjem za aluminijske predloške iz naše tvornice.
1. Ukupna duljina opreme je 4 m/7 m, širina 2 m, efektivna širina zavarivanja je 250 ~ 600 mm, efektivna duljina zavarivanja je 3000 mm/6000 mm, a usvojena je pokretna portalna struktura.
2. Vanjska širina opreme nije šira od 2250 mm, a visina nije veća od 2500 mm, što je pogodno za pakiranje kontejnera.
3. Oprema je okvir za zavarivanje čelične konstrukcije. Nakon cijelog tretmana žarenja kako bi se postigao učinak uklanjanja unutarnjeg naprezanja, korištenjem visoko{2}}precizne obrade opreme za obradu velikog portala, stezanje okvira u jednom trenutku kako bi se dovršila obrada površine za pričvršćivanje vodilice i površine za pričvršćivanje stalka, čime se osigurava točnost i stabilnost opreme.
4. Prikladno za zavarivanje trenjem uz miješanje i obradu raznih aluminijskih šablona.
5. Usvojen je sustav automatskog pozicioniranja i stezanja, a dvo{1}}dimenzionalno zavarivanje iste ravnine može se dovršiti nakon stezanja.
6. Operativni sustav: odabran je njemački PA kontrolni sustav s kineskim.
7. Radna glava je mehaničko vreteno-hlađeno uljem sa Yaskawa servo motorom od 7,5 kW za dovršavanje raznih zavara uz visoku kvalitetu.
8. Radna platforma: radni stol s T-žljebovima i matica M16T.
9. Automatski sustav podmazivanja: Središnje povremeno automatsko podmazivanje mehanizma za kretanje.
10. Oblik hlađenja alata: Hlađenje komprimiranim zrakom.
Glavni tehnički parametri
| Projekt | Jedinica | YLT-MCH3010/MCH6010 |
|---|---|---|
| Hod alatnog stroja | X | 3000 / 6000 mm |
| Z | 250 mm | |
| Točnost obrade | Pozicioniranje | ±0,1 mm |
| Ponovljena lokalizacija | ±0,05 mm | |
| Vertikalnost bušenja i glodanja | 0,1 / 100 mm/mm | |
| Površinska hrapavost rezne površine | Ra6,3 µm | |
| Brzina dodavanja | X-os | 35 m/min |
| Z-os | 15 m/min | |
| Vreteno | Snaga / brzina vrtnje | 7,5 kW / 3000 o/min |
| Servo motor (Yasukawa, Japan) | X | 3 kW |
| Z | 1,3 kW | |
| Dubina zavarivanja | 2–5 mm | |
| Ukupna dimenzija | 4800 × 1800 × 2000 mm | |
| Potreban izvor napajanja | Napajanje | 18 kW, 380 V, 40 A |
| Tlak zraka | Veći ili jednak 0,6–0,8 MPa | |
Shematski opis
1. Referentna podložna ploča smjera Y osi.
2. Uređaj za prešanje predloška: 4 seta/6 setova uređaja za prešanje s valjcima u smjeru osi Y i 2 seta uređaja za prešanje s valjcima u smjeru osi X.
3. Referentna podložna ploča osi X-.
4. Zamjenjiva perla.
5. Uređaj za stezanje bočnog pritiska.
